主軸箱固定型CNC自動車床
Miyano BNA42CY
可以作為卡盤車床應用的CY型，單主軸帶Y軸車銑復合機床
宮野車床 以“棒料&卡盤”為概念進行開發。

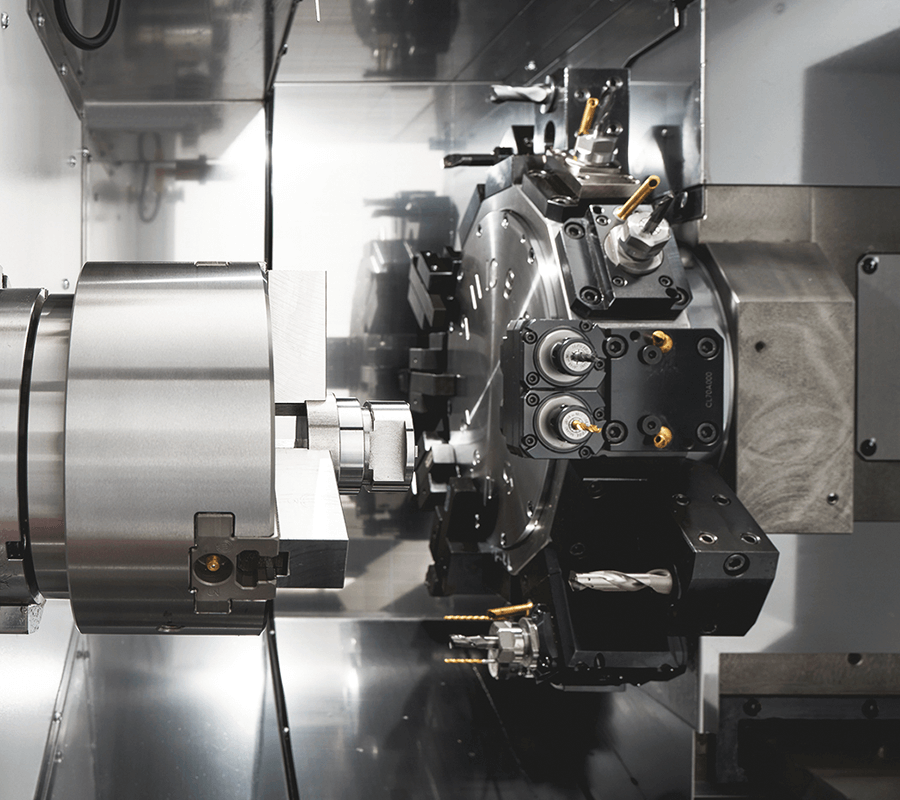

雖然是1個主軸1臺轉塔的簡單構造，但可通過搭配動力卡盤以及選配后排式排屑機，與桁架式機械手組合，便可實現卡盤機的自動化生產線。
新設計的出發點是在增加重量的同時提高剛性

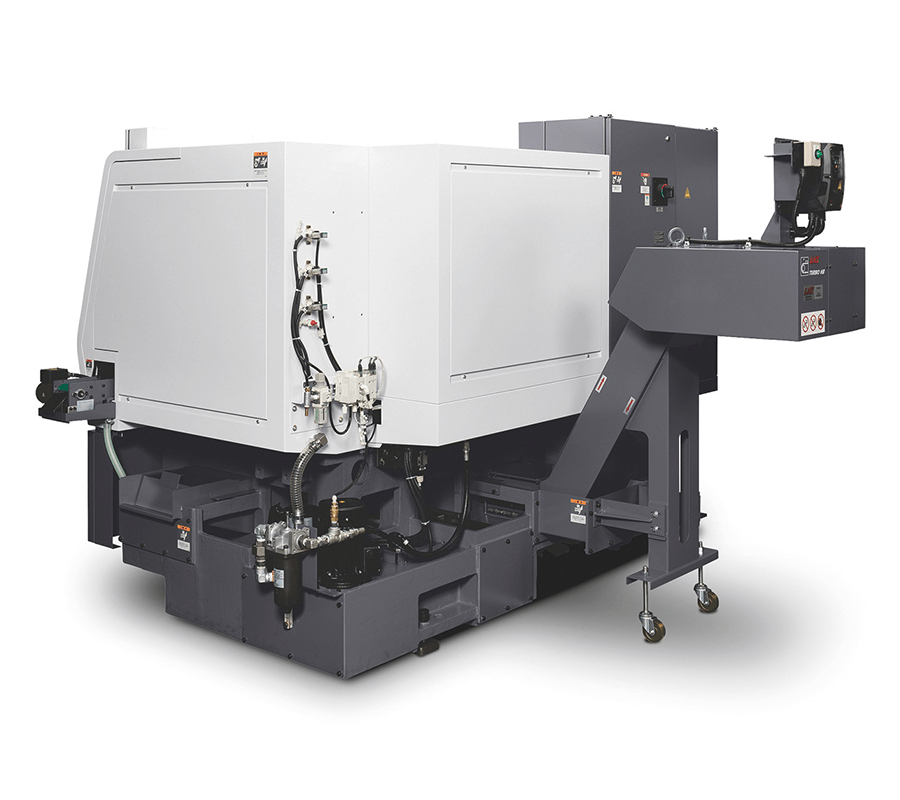

預留了桁架式機械手的安裝底座，確保了主軸上部機械臂的插入空間，預留了機械手裝置接口。
排屑機除了傳統的側排方式，也可滿足后排式需求。
宮野刀塔機BNA42CY參數：
| 型號 | BNA-42CY | |
|---|---|---|
| 宮野 加工長度 | 200mm | |
| 標準加工直徑（夾持徑） | ?42mm | |
| 主軸數 | 1 | |
| 主軸旋轉速度 | 60～6,000min-1 | |
| 夾頭形式 | HARDINGE S20,DIN173E,B&S#22D,JPN34 | |
| 動力卡盤形式 | 5",6" 中空卡盤 | |
| 刀塔數量 | 1 | |
| 刀塔形式 | 12角刀塔 | |
| 使用刀具尺寸 | □20mm | |
| 刀具安裝孔尺寸 | ?25mm | |
| 動力刀座安裝數量 | Max.12 | |
| 動力刀座旋轉速度 | 50～5,000min-1 | |
| 快速進給速度 | X軸 | 20m/min |
| Z軸 | 20m/min | |
| Y軸 | 12m/min | |
| 主軸電機 | 11/7.5/5.5kW（15％/15min/cont.） | |
| 動力刀座電機 | 2.8/1.0kW | |
| 額定功率消耗 | 16kVA | |
| 機床高度 | 1,745mm | |
| 占地面積 | W2,260 × D1,433mm | |
| 機床主體重量 | 3,220kg | |
